Sportboot 615SP
aus Sperrholz und Massivholz in der Helling-Bauweise Der
Bauplan für dieses rauwassertaugliche Sportanglerboot basiert auf
jahrzehntelanger Erfahrung der Bass Boat-Angler in Amerika und kann mit
einem Trolling-Motor und mehreren Drehstühlen ausgerüstet
werden.
Unter den Decks findet sich ausreichend Platz für alle Angel-Utensilien und es besteht auch die Möglichkeit zum Einbau eines Fischbehälters für Lebendfische. Der Bauplan führt die Hobby-Bootsbauer schrittweise durch die einzelnen Bauphasen. |
|
| Technische Daten: - Rumpfform: V-Rumpf - Bootslänge: 6150 mm - Bootsbreite: 1790 mm - Bootshöhe: 856 / 729 mm - Rumpfgewicht: ca. 220 kg - maximale Zuladung: 2900 kg - Bootskategorie: D - Rumpfmaterial: Sperrholz - Bauweise: Spantenbauweise mit Helling Motorisierung: - Außenbordmotor - maximal 88,26 kW (120 PS) - Innenbordmotor - maximal 88,26 kW (120 PS) Inhalte des Bauplans: - Materialliste - Bauteilübersicht - Ansichten - Baureihenfolge - Drehen des Bootes - Arbeitsschritte Bau-, Detail- und Schnittzeichnungen: - Bauteilübersicht - Rumpf und Deck - Bauteilübersicht - Steuerstand - Rumpfplanken - Decksansicht - Alternative Decksaufteilungen - Spanten-Anordnung - Hellinggerüst - Bugsteven - Heckspiegelplanke - Spantenübersicht - Spant 0 bis 13 - Montagereihenfolge der Rumpfplanken - Deck - Motorwanne - Steuerstand mit Windschutzscheibe - Werkzeug- und Maschinenbedarf Lieferumfang: - 5x Planformat DIN A1 (841 mm x 594 mm) - Bau- und Lizenznummer - Maßangaben: metrisch (in Millimeter) - Sprache: deutsch Preis: 189,00 CHF (inkl. 2,6% Mwst.) Versandkostenfreie Lieferung innerhalb der Schweiz. (Andere Länder auf Anfrage)  |

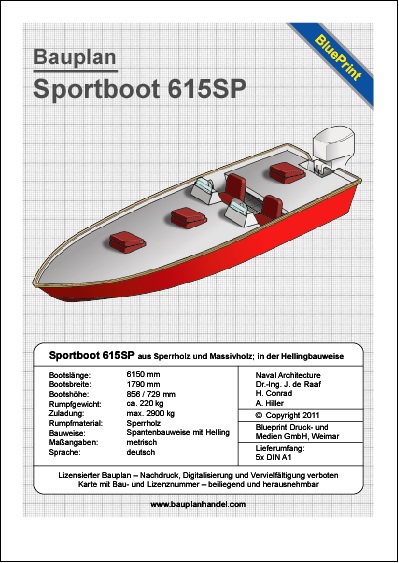

Bauplan-Deckblatt DIN A4

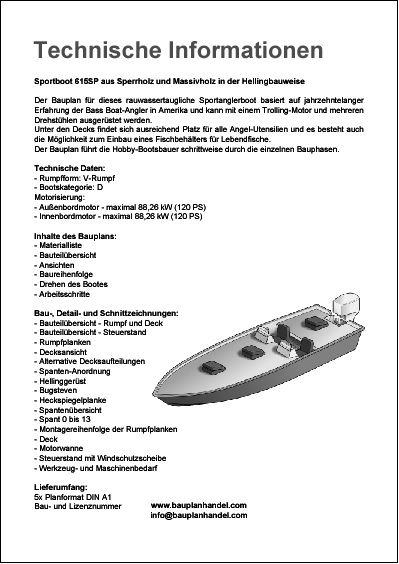

 Bauplan-Rückseite DIN A4  Lieferbeispiel (Originalabbildung demnächst)  Weitere Bilder siehe Galerie Bild B1, A3 ... |
