Kanadier 504SP
aus Sperrholz in der Stitch & Glue-Bauweise Dieser
geräumige und kippstabile Kanadier wird in der einfachen und auch für
Bootsbau-Einsteiger sehr gut geeigneten "Stitch & Glue-Bauweise"
hergestellt.
Bei dieser Bauart werden die vorgegebenen Baumaße von dem Bauplan auf Sperrholzplatten übertragen, ausgesägt und mit Hilfe von Draht oder Kabelbindern zusammen gezogen (vernäht). Die Fugen werden anschließend mit eingelegten Gewebestreifen und Epoxidharz verklebt und damit gleichzeitig abgedichtet. Vor dem Verkleben der einzelnen Rumpfteile hat man die Möglichkeit, den Kielsprung (Biegung der Bodenplanke) auf das voraussichtlich geplante Fahrtgebiet abzustimmen. Der Bauplan eignet sich also ebenso zum Bau eines Kanadiers für Touren über lange Geradeausstrecken (z.B. auf Seen), wie auch für den Bau eines drehfreudigen Bootes für kleine Flüsse mit engen Flußbiegungen. Das Boot hat auf einer Skala von 49 bis 111 einen Stabilitätsfaktor von 98. |
|
| Technische Daten: - Bootslänge: 5040 mm - Bootsbreite: 890 mm - Bootshöhe: 550 / 380 mm - Rumpfgewicht: ca. 34 kg - Zuladung: 390 kg (4 Personen) - Rumpfmaterial: Sperrholz - Bauweise: Stitch & Glue Inhalte des Bauplans: - Materialliste - Bauteilübersicht - Draufsicht - Längsschnitt Bau-, Detail- und Schnittzeichnungen: - Bodenplanke - Seitenplanke unten - Seitenplanke oben - Malle (Bootsmitte) - Malle (Bug und Heck) - Querschnitt - Deck (Bug und Heck) - Tragejoch - Jochaufnahme - Gurtbandsitz - Stechpaddel Lieferumfang: - 3x Planformat DIN A1 (841 mm x 594 mm) - Bau- und Lizenznummer - Maßangaben: metrisch (in Millimeter) - Sprache: deutsch Preis: 105,00 CHF (inkl. 2,6% Mwst.) Versandkostenfreie Lieferung innerhalb der Schweiz. (Andere Länder auf Anfrage)  |

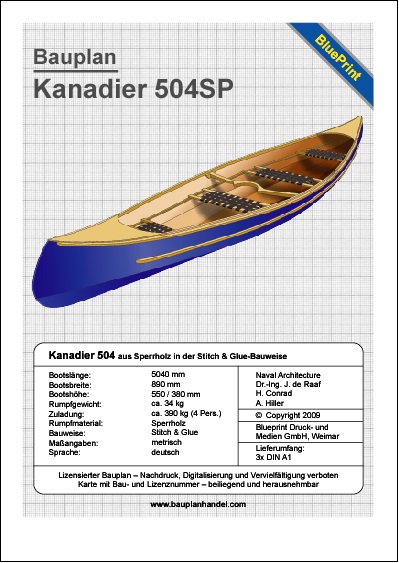

Bauplan-Deckblatt DIN A4

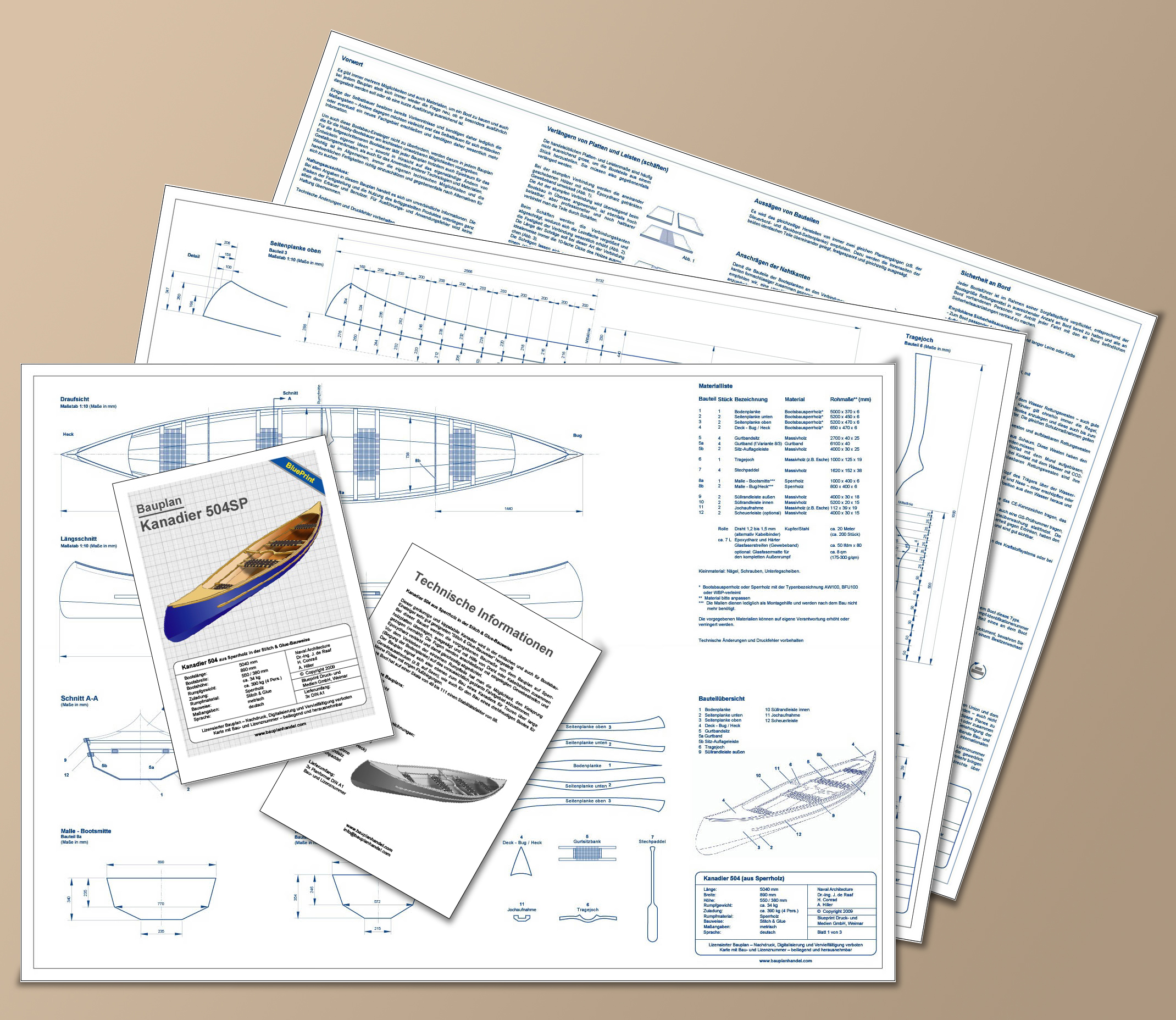

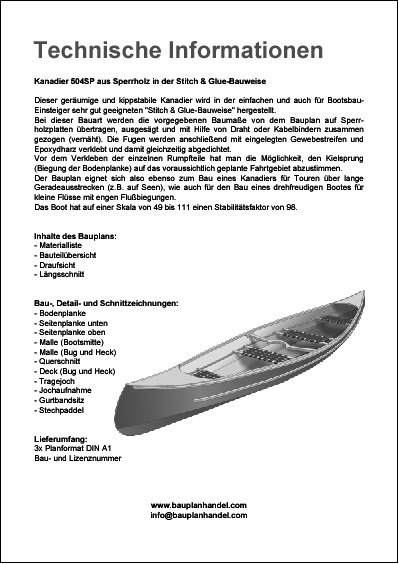

 Bauplan-Rückseite DIN A4  Lieferumfang  Weitere Bilder siehe Galerie Bild D3, B4 |
