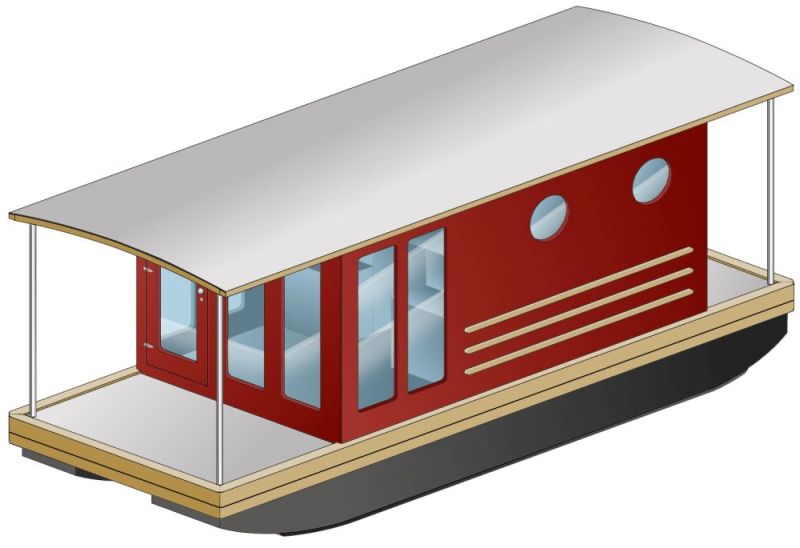

Hausboot 570SP
aus Sperrholz und Massivholz Das
kleine und sehr gemütliche Hausboot für zwei Personen wurde
als preiswertes Wochenend- und Freizeitdomizil und für das
entspannte Wasserwandern auf Kanälen, Flüssen und Seen
konzipiert.
Als Hausboot ermöglichen die beiden Katamaranschwimmer mit ihren Flachböden und den kräftigen Schutzleisten ein problemloses Anlanden in seichten Uferregionen. Das Hausboot kann auf jede Länge und Breite erweitert werden und ohne Schwimmer kann der Aufbau als transportables Tiny-House auf einen Anhänger oder auch fest an Land gestellt werden. Die einfache Bauweise dieses durchdachten und lichtdurchfluteten Hausbootes eignet sich für Hobby-Bootsbauer mit Heimwerkerkenntnissen in der Holzbearbeitung. Unterstützend dazu nimmt der Bauplan die Selbstbauer mit Anleitungen und Erklärungen an die Hand und führt sie Schritt für Schritt durch die einzelnen Bauabschnitte zum Erfolg. Das trailerbare Boot ist so konzipiert, dass es in einer erschwinglichen Low-Budget-Ausführung oder als höherpreisige Edel-Variante gebaut werden kann. |
|
| Technische Daten: - Rumpf: Katamaranschwimmer - Rumpfform: Flachboden mit Sprung - Bootsänge: 5686 mm - Bootsbreite: 2100 mm - Bootshöhe: 2594 mm - Innenraumhöhe: 1810 mm - Rumpfgewicht: ca. 1500 kg - Tiefgang: ca. 20 cm (je nach Einrichtung und Ausstattung) - Motorisierung: Außenbordmotor am Heckspiegel - Verbrennungsmotor: ab 7,3 kW (10 PS) - Elektroantrieb: ab 4 kW - Bootskategorie: D (geschützte Gewässer) - Rumpfmaterial: Sperrholz und Massivholz - winterfest (wärmeisoliert) - Isolierglasscheiben Inhalte des Bauplans: - Materialliste - Übersichtszeichnungen - Ansichten - Baureihenfolge - Arbeitsschritte Bau-, Detail- und Schnittzeichnungen: - Querschnitte - Längsschnitte - Plattenaufteilungen - Schwimmer - Plattform - Aufbauten - Fenster und Türen - Einrichtung Bauzeichnungen für die Einrichtung: - 2 Kojen - Pantry - Durchgangs-Nassraum mit Dusche, Handwaschbecken und Toilette - diverse Staumöglichkeiten - Innensteuerstand Lieferumfang: - 8x Planformat DIN A1 (841 mm x 594 mm) - Bau- und Lizenznummer - Maßangaben: metrisch (in Millimeter) - Sprache: deutsch Preis: 539,00 CHF (inkl. 2,6% Mwst.) Versandkostenfreie Lieferung innerhalb der Schweiz. (Andere Länder auf Anfrage)  |
